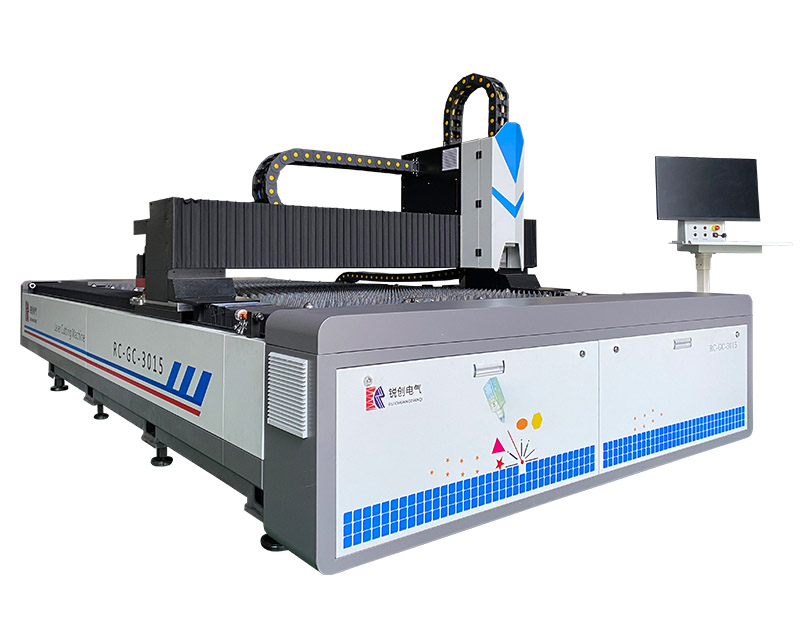

激光切割加工是用不可見的光束代替了傳統的機械刀，具有精度高，切割快速，不局限于切割圖案，自動排版節省材料，切口平滑，加工成本低等特點，將逐漸改進或取代于傳統的金屬切割工藝設備。激光刀頭的機械部分與工作無接觸，在工作中不會對工作表面造成劃傷;激光切割速度快，切口光滑平整，一般無需后續加工;切割熱影響區小，板材變形小，切縫窄(0.1mm~0.3mm);切口沒有機械應力，無剪切毛刺;加工精度高，重復性好，不損傷材料表面;數控編程，可加工任意的平面圖，可以對幅面很大的整板切割，無需開模具，經濟省時。
廣泛應用于電力電氣、汽車制造、機械設備、電器設備、廣告標識、汽車裝飾、鈑金制作、精密零件、五金制品、航空航天、船舶制造等行業。助力您以較低的資金投入進入優質金屬加工市場。
產品特點：

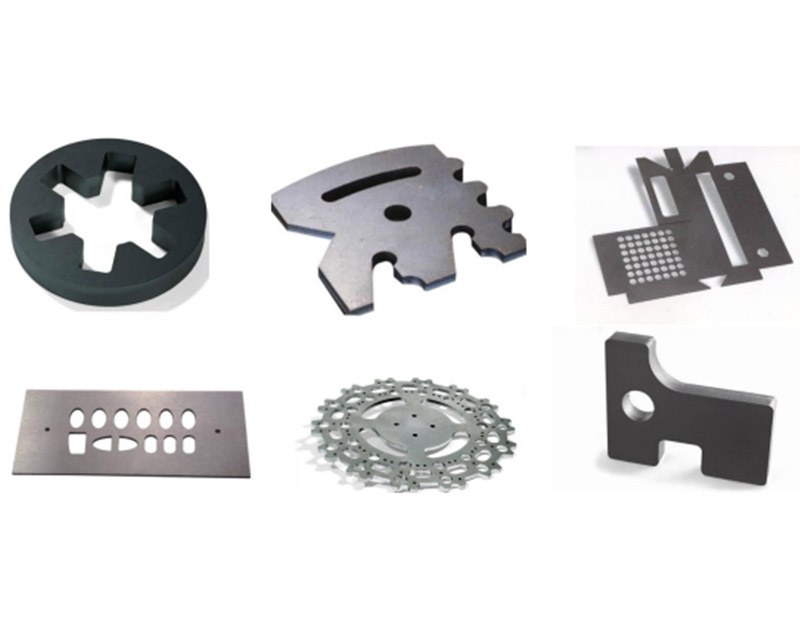

可切割不銹鋼、碳鋼、銅板、鋁板等各種厚度金屬板材。
切口光滑平整、精度高、速度快、效率高。
使用成本低，投資回報快。

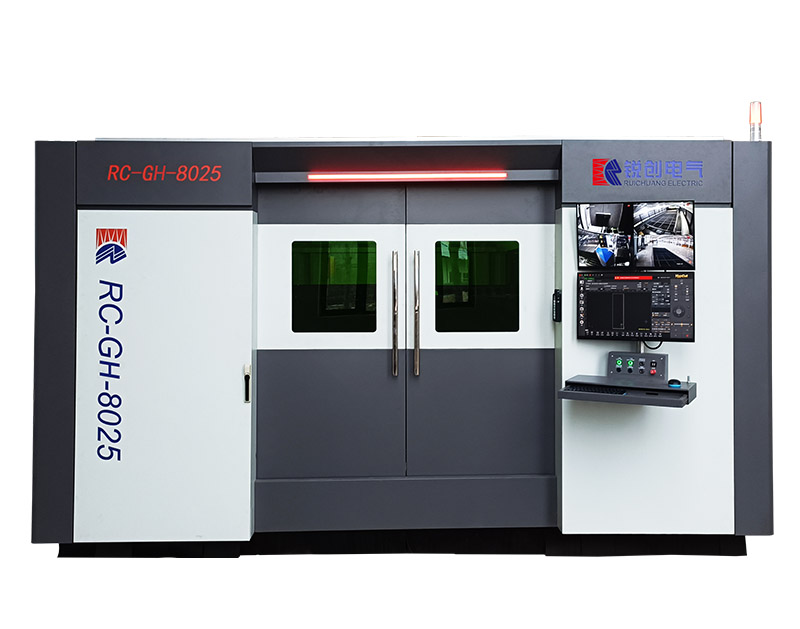

設備特點：
半中空結構床身，受熱面積小，優質碳素結構鋼板榫卯焊接床身，卯、焊結合降低床身在焊接過程中焊接變形，機床底座經熱處理方式消除內應力。結構剛性強，高速運行更穩定。
雙側大口徑方形抽風管道，排煙順暢，網格化分區吸附除塵系統，獨立風門設計，將切割區域分成多個分區，每個分區自動跟蹤切割槍頭打開，小格分區，強勁攏吸，除塵效率高。
橫梁采用鈑金榫卯焊接橫梁，高剛性、輕量化、低熱膨脹系數橫梁，保證機床的精度和動態性能。
采用柏楚激光切割機專用數控系統，穩定性更高，使用操作更簡單與智能。
技術參數
序 號 | 技術指標 | 技術參數 |
1 | 加工幅面 | 3050*1550mm |
2 | X/Y軸定位精度 | ±0.03mm/m |
3 | X/Y軸重復定位精度 | ±0.02mm |
4 | 單軸速度 | 100m/min |
5 | 加速度 | 1.5g |
6 | 整機總功率 | 40KW(6000W激光發生器) |
7 | 工作臺載重 | 約9600kg |
8 | 外形尺寸 | 約8500*3200*2400mm |
主要配置清單
標準配置內容 | 標配型號及功能 |
激光發生器 | 銳科、創鑫、GW 3000W 4000W 6000W |
光纖自動調焦切割頭 | BOCI（波刺）、RayTools（嘉強）、崗春 |
數控系統 | 柏楚總線激光切割控制系統 |
精密齒條 | 臺灣YYC |
減速機（含齒輪） | 臺灣法斯頓 |
高速伺服電機與驅動部分 | 柏楚S9 |
高精密直線導軌（機床） | 亞德客（AirTAC） |
精密滾珠絲桿（Z軸） | 臺灣ABBA |
電氣控制 | 施耐德（Schneider） |
氣路控制 | SMC、亞德客（AirTAC）等 |
主機機床床身及配件 | 銳創自制，全中空結構床身，榫卯拼接板焊床身，整體床身數控電爐退火應力失效處理、大型龍門銑整體加工。 |
Z軸 | 銳創自制，輕量化全封閉Z軸結構，有效延長導軌使用壽命。 |
橫梁 | 銳創自制，低重心鈑金榫卯焊接橫梁，大截面、高剛性、輕量化、低熱膨脹系數橫梁，輕量化設計理念，經有限元優化分析，動態性能好。 |
除塵 | 銳創自制，外護罩全包圍結構設計，尾部隔離門頂部循環風道，底部四周防塵簾，切割區域小格分區，底部跟隨切割頭移動分區除塵風門，機床床身內置大截面通風除塵管道，可外接大直徑風管接口，滿足除塵通風風量要求。 |
冷水機 | 漢立（具有智能化雙溫自動跟蹤功能，具有超溫報警保護、制冷和保持常溫功能，防止霧化效應和焦點漂移） |
潤滑 | 寶騰集中潤滑油泵 |
